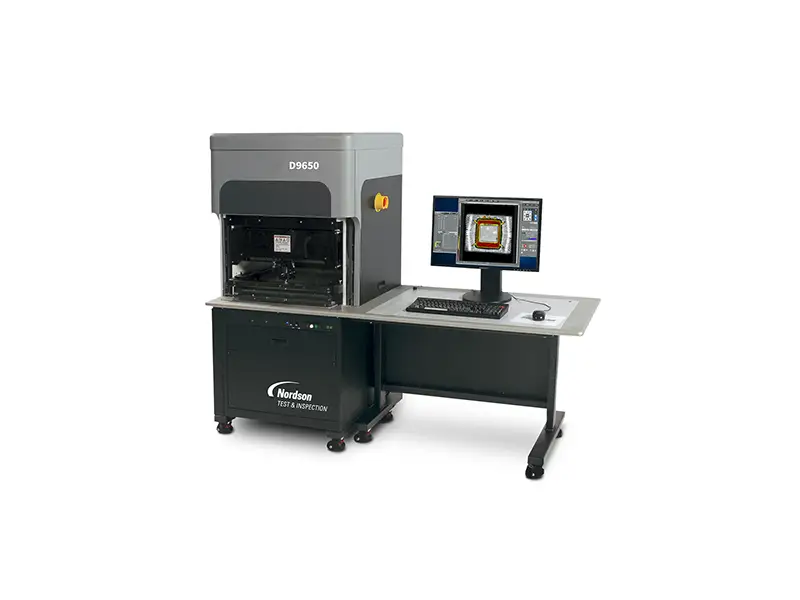

ХБПобеспечиваетОборудование для акустической микроскопиирешения для упаковки полупроводников, передовая электроника и приложения для точного анализа отказов. С помощью высокочастотного технология ультразвуковой визуализации, эти системы помогают производителям обнаруживать скрытые внутренние дефекты, оценивать интерфейсы материалов и повышать надежность упаковки без повреждения образцы.
Поскольку полупроводниковые структуры становятся все более сложными, традиционные методы контроля могут не обеспечивают достаточного обзора условий внутреннего соединения. Предложения акустической микровизуализации высокочувствительный подход для анализа интерфейсов, слоев и микроскопических дефектов внутри современные электронные сборки.
В отличие от методов визуального контроля, которые оценивают только внешние условия, оборудование для акустической микроскопии анализирует внутренние отражения, генерируемые ультразвуковыми волнами. Это позволяет инженерам для выявления структурных проблем, которые могут повлиять на производительность и долгосрочную надежность продукта.
Современные полупроводниковые корпуса содержат несколько слоев и интерфейсов соединения. Акустический Micro Imaging предоставляет возможности детального анализа различных сложных структур. в том числе:
Эти возможности проверки помогают инженерам понять внутренние условия и оптимизировать производственные процессы до выпуска продукции.
Для производителей полупроводников раннее выявление внутренних дефектов может существенно снизить риски надежности и повысить качество продукции.
Решения CKD Acoustic Micro Imaging поддерживают требования к контролю в различных сферах. электроника и полупроводниковые приложения, в том числе:
Каждый полупроводниковый корпус имеет уникальную структуру и требует проверки. ХБП помогает клиенты выбирают подходящие конфигурации оборудования для акустической микроскопии в соответствии с дизайном упаковки, цели проверки и производственные требования.
Как опытныйпоставщик решений для проверки полупроводников, ЦКД обеспечивает современное инспекционное оборудование и техническая поддержка производителей полупроводников, компании по производству электроники и исследовательские организации.
ХБП помогает клиентам: от анализа надежности упаковки до расследования внутренних дефектов. повысить точность контроля, усилить процессы контроля качества и повысить надежность передовых электронных продуктов.
