Внутри стерильной, климат-контролируемой среды предприятия по производству полупроводников кремниевая пластина проходит через сотни сложных этапов обработки. На каждом этапе поверхность пластины должна быть безупречно чистой. Но после снятия, травления или осаждения фоторезиста неизбежно остаются микроскопические загрязнения — органические остатки, самородные оксиды и субмикронные частицы. Эти невидимые враги размером всего несколько нанометров могут вызвать катастрофические дефекты: обрыв цепи, короткое замыкание или устройство, не соответствующее техническим характеристикам. Традиционные методы влажной очистки, основанные на химических ваннах и промывках, с трудом достигают дна конструкций с высоким соотношением сторон и могут оставлять химические остатки, которые сами по себе являются загрязнителями. Именно для решения этой задачи была создана технология плазменной очистки полупроводников.

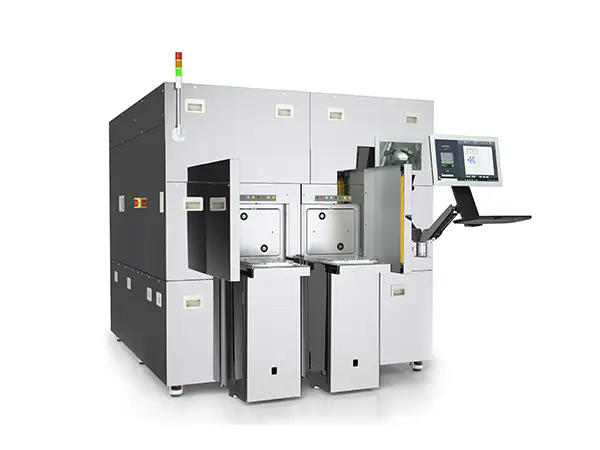

Плазменный очиститель полупроводников — это специализированное оборудование для проверки полупроводников, которое использует плазму — ионизированный газ, содержащий электроны, ионы и нейтральные радикалы — для удаления загрязнений с поверхностей полупроводников, не повреждая основной материал. Этот процесс является сухим, не содержит химикатов и очень эффективен для очистки микроскопических элементов, которые характеризуют современные полупроводниковые устройства. В этой статье будет представлено всестороннее техническое введение в полупроводники.плазменные очистители. Мы изучим фундаментальную физику плазмы, разберем компоненты, составляющие типичную систему, рассмотрим ключевые технические характеристики, определяющие производительность, и обсудим решающую роль, которую это оборудование для контроля полупроводников играет в производстве и упаковке полупроводников. Независимо от того, являетесь ли вы инженером, определяющим новое оборудование, техническим специалистом, работающим с этими инструментами, или просто стремитесь понять ключевую технологию в цепочке поставок полупроводников, эта статья предоставит вам необходимые знания.
A Плазменный очиститель полупроводниковпредставляет собой прецизионный инструмент, использующий уникальные свойства плазмы для очистки полупроводниковых пластин, корпусов микросхем, выводных рамок и других электронных компонентов. По своей сути устройство генерирует электрический разряд в газе низкого давления, создавая высокореактивную среду. Эта плазма — четвертое состояние материи — содержит сложный коктейль из высокоэнергетических частиц: ионы, которые физически бомбардируют поверхность, свободные радикалы, которые химически реагируют с загрязнителями, и электроны, которые помогают поддерживать разряд. Сочетание физического и химического воздействия эффективно удаляет органические остатки, оксиды и твердые частицы, не повреждая чувствительные электронные структуры.
Фундаментальный принцип плазменной очистки удивительно прост в описании, но элегантен в исполнении. Технологическая камера откачивается до контролируемого уровня вакуума. Технологический газ — обычно кислород, аргон, водород или смесь — вводится в камеру. Затем к газу применяется радиочастотная (РЧ) или микроволновая энергия, ионизирующая его и создающая плазму. В плазме радикалы кислорода (O*) агрессивно реагируют с углеводородными загрязнителями, превращая их в летучие побочные продукты, такие как углекислый газ и водяной пар, которые затем откачиваются вакуумной системой. В то же время ионы аргона обеспечивают физическую бомбардировку, которая помогает вытеснять частицы и активировать поверхность. Результатом является чистая, химически активированная поверхность, готовая к следующему этапу производства.
Этот механизм очистки предлагает несколько важных преимуществ. Этот процесс является полностью сухим, что исключает необходимость использования жидких химикатов и связанной с ними утилизации отходов. Он также по своей сути щаден, поскольку температуру плазмы можно точно контролировать, чтобы избежать термического повреждения. Самое главное, что он изотропен — это означает, что он может очищать поверхности во всех направлениях, включая внутреннюю часть элементов с большим соотношением сторон, куда не могут попасть жидкие чистящие растворы. По этим причинам установка плазменной очистки полупроводников стала незаменимой частью оборудования для контроля полупроводников в современном производстве полупроводников, производстве МЭМС и упаковке устройств.
СовременныйПлазменный очиститель полупроводниковпредставляет собой сложную электромеханическую систему, состоящую из нескольких критически важных подсистем, каждая из которых играет определенную роль в процессе очистки. Понимание этих компонентов имеет важное значение для инженеров, ответственных за определение, эксплуатацию и обслуживание этого типа оборудования для контроля полупроводников. В следующей таблице представлена подробная разбивка основных компонентов и их ключевых характеристик.
| Компонент | Функция | Ключевые критерии выбора |
| Вакуумная камера | Закрывает среду обработки и поддерживает условия вакуума для генерации плазмы. | Материал (алюминиевый сплав вместо нержавеющей стали), объем, внутренняя геометрия, базовое давление (обычно 10^-5 Торр). |
| Радиочастотный источник питания и согласующая сеть | Генерирует и подает радиочастотную мощность (обычно 13,56 МГц) для создания и поддержания плазмы. | Частота (13,56 МГц — промышленный стандарт), выходная мощность, возможность согласования импеданса. |
| Система подачи газа | Контролирует и регулирует подачу технологических газов (O2, Ar, H2, CF4) в камеру. | Регуляторы массового расхода (MFC), чистота газа (обычно 99,999% или выше), количество газопроводов. |
| Система вакуумной откачки | Вакуумирует камеру до необходимого уровня вакуума и удаляет побочные продукты процесса. | Тип насоса (роторно-лопастной + турбомолекулярный), скорость откачки, предельный уровень вакуума. |
| Электрод в сборе | Подает радиочастотную мощность в плазму; связь может быть емкостной или индуктивной. | Геометрия электродов (параллельная пластина или удаленная плазма), материалы (алюминий, кремний), охлаждение. |
| Система контроля давления | Поддерживает стабильное технологическое давление посредством дроссельного клапана и датчиков давления. | Тип датчика давления (емкостной манометр, манометр Пирани), точность регулирования, время срабатывания. |
| Система управления и мониторинга | Интегрирует все функции системы и контролирует параметры процесса; часто включает в себя сенсорный экран HMI. | Программный интерфейс, регистрация данных, управление рецептами, функции сигнализации, возможность подключения (SECS/GEM для автоматизации). |
Наш завод уделяет особое внимание интеграции и оптимизации этих компонентов. Например, выбор радиочастоты оказывает глубокое влияние на плотность плазмы и энергию ионов. Хотя частота 13,56 МГц является отраслевым стандартом, поскольку она классифицируется как полоса частот промышленной, научной и медицинской (ISM), выбор конфигурации электродов определяет, будет ли камера работать в режиме прямой плазмы или в режиме последующей плазмы. Система с прямой плазмой (емкостной связью) производит более энергичную плазму, пригодную для физической очистки и активации поверхности, тогда как система с последующей плазмой (с индуктивной связью) является более мягкой и позволяет избежать ионного повреждения, что делает ее идеальной для чувствительных полупроводниковых устройств.
Чтобы полностью охарактеризоватьПлазменный очиститель полупроводников, инженеры должны понимать набор технических характеристик, которые определяют его очищающую способность, производительность и рабочий диапазон. Эти параметры напрямую влияют на результаты процесса, и их следует тщательно оценивать при выборе этого типа оборудования для контроля полупроводников. В таблице ниже представлен подробный обзор важнейших характеристик типичной системы плазменной очистки полупроводников.
| Параметр | Типичный диапазон значений | Влияние на производительность |
| Объем камеры | от 20 до 200 литров | Определяет размер партии; Камеры большего размера вмещают более крупные подложки или больше пластин за цикл. |
| Выходная мощность РЧ | от 50 Вт до 10 кВт | Более высокая мощность обеспечивает более высокую плотность плазмы для более быстрой очистки и удаления более стойких загрязнений. |
| РЧ частота | 13,56 МГц или 2,45 ГГц (микроволновая печь) | 13,56 МГц является стандартным; микроволновая печь (2,45 ГГц) производит более ионизированную плазму для специализированных процессов. |
| Базовое давление | От 10^-5 до 10^-6 Торр | Более низкое базовое давление снижает фоновое загрязнение и повышает чистоту процесса. |
| Технологическое давление | от 50 до 500 мТорр | Более низкое давление приводит к более направленной ионной бомбардировке; более высокое давление усиливает химические реакции. |
| Контроль потока газа | От 0 до 500 см3 (стандартный кубический см/мин) | Точный контроль потока обеспечивает воспроизводимый состав газа и результаты очистки. |
| Равномерность температуры | +/- 5°C по подложке | Равномерная температура обеспечивает равномерную очистку всех частей подложки. |
| Однородность плазмы | Обычно отклонение +/- 5% по камере. | Хорошая однородность гарантирует, что все подложки в партии получат одинаковую чистящую дозу. |
| Время цикла | От 2 до 20 минут (откачивание для вентиляции) | Более короткое время цикла увеличивает производительность; Баланс с эффективностью очистки является ключевым моментом. |
Эти спецификации не являются произвольными. Например, базовое давление 10^-5 Торр необходимо для минимизации остаточного водяного пара и кислорода в камере перед подачей технологического газа, предотвращая нежелательные реакции. Радиочастота 13,56 МГц является согласованной на международном уровне частотой ISM, выбранной во избежание помех радиосвязи. Точность регулирования расхода газа, обычно достигаемая с помощью терморегуляторов массового расхода, должна поддерживаться в пределах +/- 1% от заданного значения, чтобы обеспечить повторяемость от партии к партии. На нашем заводе мы соблюдаем строгие стандарты калибровки и предоставляем подробные пакеты аттестации процессов для каждой системы, гарантируя, что у наших клиентов есть данные, необходимые для проверки их процессов.
До широкого распространения плазменной очистки производители полупроводников полагались в основном на методы влажной химической очистки. Эти процессы включают погружение пластин в серию химических ванн - обычно агрессивных смесей кислот и окислителей, таких как раствор «пираньи» (серная кислота и перекись водорода) или очистка RCA (SC-1 и SC-2). Несмотря на то, что влажная очистка эффективна во многих случаях, она имеет присущие ей ограничения, которые становятся все более проблематичными по мере уменьшения размеров устройства. По мере того, как промышленность перешла от микронного масштаба к менее 100 нм, ограничения влажной очистки стали критическими, и плазменные методы стали превосходной альтернативой.
Рассмотрим опыт крупного предприятия по производству корпусов полупроводников, которое боролось с потерей производительности в процессе соединения проводов. На сборочной линии для подготовки связующих площадок применялся этап влажной очистки, но выход стабильно оставался ниже 95%. Виновником было микрозагрязнение: остатки чистящих химикатов и влага, попавшие под поверхность контактной площадки, мешали надежному креплению золотой проволоки. После оценки процесса команда инженеров заменила этап влажной очистки процессом очистки на основе плазмы. Выход сразу подскочил до 99,3%, и упаковочная линия сохраняет этот показатель более трех лет. Это не изолированная история; это отражает фундаментальный сдвиг в отрасли.
Преимущества плазменной очистки перед влажной очисткой многочисленны и значительны:
1. Отсутствие химических остатков.Влажная уборка основана на использовании химикатов, которые необходимо тщательно смывать. Неполное промывание оставляет остатки, которые могут помешать последующим процессам, вызывая нарушение адгезии и коррозию. Плазменная очистка – это сухой процесс, при котором образуются только летучие побочные продукты (газы), которые откачиваются, не оставляя остатков.
2. Отсутствие механических повреждений.Физическое перемешивание, необходимое при влажной уборке, может привести к разрушению или отсоединению деликатных структур. Это особенно важно для функций с высоким соотношением сторон в устройствах MEMS и для хрупких структур, таких как контактные площадки в современной упаковке. Плазменная очистка полностью исключает механические воздействия.
3. Действие изотропной очистки.Влажная уборка основана на использовании жидких химикатов, которые должны проникать в поверхность и выходить из нее. Поверхностное натяжение жидкостей может помешать им достичь дна узких траншей. Реактивные радикалы в плазме находятся в газообразном состоянии, что позволяет им проникать и очищать все открытые поверхности, независимо от геометрии элементов.
4. Низкая температура процесса.Влажная очистка часто требует повышенных температур для достижения необходимой скорости реакции, что может вызвать нагрузку на чувствительные материалы и вызвать несоответствие теплового расширения. Плазменная очистка может выполняться при температуре, близкой к температуре окружающей среды, сохраняя целостность очищаемых материалов.
5. Никаких опасных отходов.Химические побочные продукты влажной уборки необходимо перерабатывать и утилизировать как опасные отходы, что влечет за собой значительные затраты на соблюдение экологических требований. При плазменной очистке образуются только газообразные побочные продукты, которые можно очистить с помощью стандартных систем очистки.
6. Стабильные, повторяемые результаты.Контроль параметров плазмы, таких как мощность, давление и расход газа, осуществляется с высокой точностью. Хорошо продуманныйПлазменный очиститель полупроводниковсоздает одинаковые условия для каждой партии, устраняя различия от партии к партии, влияющие на влажную очистку.
7. Сокращение этапов процесса.Влажная очистка обычно требует нескольких этапов процесса: погружение в чистящую ванну, ополаскивание и сушка. Плазменная очистка — это одноэтапная простая операция. Это уменьшает занимаемую площадь оборудования, время процесса и трудоемкость работы оператора.
Переход отрасли к плазменной очистке — это не просто техническое предпочтение; это экономическое требование и требование качества. Поскольку полупроводниковые устройства продолжают сокращаться, а технологии упаковки становятся все более требовательными, потребность в сухом, безостаточном и безвредном методе очистки будет только расти. Плазменный очиститель полупроводников — это проверенная и зрелая технология, отвечающая этим строгим требованиям.
Один из наиболее частых вопросов от инженеров, оценивающихПлазменный очиститель полупроводниковвопрос: что на самом деле может удалить это оборудование? Ответ зависит от типа плазмы и выбранного технологического газа. Плазменная очистка позволяет устранить три основные категории загрязнений, каждая из которых требует своего подхода и химического состава. Понимание этих категорий необходимо для разработки процессов и выбора оборудования. Наш завод разработал широкий спектр решений для плазменной очистки с технологическими рецептами, оптимизированными для конкретных типов загрязнений.
Категория 1: Органическое загрязнение.В эту категорию входят остатки фоторезиста, отпечатки пальцев, масла, смазки и другие углеводороды, попадающие в процессе обработки полупроводников. Эти загрязнения часто присутствуют в виде тонких невидимых пленок, которые могут мешать последующему нанесению или склеиванию. Стандартным методом удаления органических веществ является кислородная плазма. Реактивные радикалы кислорода реагируют с углеродом и водородом в органическом материале, образуя летучую двуокись углерода и водяной пар, которые удаляются. Плазма действует как высокоэффективный, неразрушающий процесс «горения» при низкой температуре. Для особо стойких органических остатков можно использовать смесь кислорода с аргоном или водородом для усиления химической реакции.
Категория 2: Неорганическое загрязнение.В эту категорию входят самородные оксиды (диоксид кремния, оксид алюминия), оксиды металлов и другие неорганические остатки. Эти загрязнения обычно удаляются с помощью восстановительной плазмы. Распространенным подходом является водородно-аргоновая плазма, при которой радикалы водорода восстанавливают оксид металла обратно до чистого металла, эффективно удаляя оксидный слой. В качестве альтернативы для травления оксидов можно использовать плазму на основе фтора (с использованием CF4 или SF6), но делать это следует с осторожностью, поскольку фтор агрессивен и может повредить основной материал. Выбор газовой смеси и параметры процесса должны быть тщательно выверены, чтобы удалить оксид без изменения поверхности подложки. Что касается оксидов, плазма восстанавливает оксид до металлического состояния, удаляя слой и активируя поверхность для адгезии.
Категория 3: Загрязнение твердыми частицами.В эту категорию входят микроскопические частицы пыли, металлические хлопья и другие частицы, оседающие на поверхности. Они могут вызвать дефекты в последующих процессах и стать источниками утечки тока. Удаление частиц достигается за счет физического распыления с использованием аргоновой плазмы. Ионы аргона ударяются о поверхность с достаточной энергией, чтобы выбить частицы, которые затем уносятся вакуумной системой. Это чисто физический процесс очистки, который эффективен при удалении частиц различного размера. Однако его необходимо наносить с соответствующей энергией, чтобы не повредить поверхность или функции устройства.
В следующей таблице представлено более подробное сопоставление типов загрязнения с соответствующей плазмохимией.
| Тип загрязнения | Общие источники | Плазменная химия | Механизм очистки |
| Остатки фоторезиста | Литография, травление, процессы зачистки | Кислородная плазма (O2) с аргоном | Химическое окисление: O* + CxHy → CO2 + H2O |
| Самородный оксид (SiO2) | Воздействие воздуха во время транспортировки и обработки | Водородно-аргоновая плазма (H2/Ar) | Химическое восстановление: H* + SiO2 → Si + H2O |
| Оксиды металлов (Al2O3, CuO) | Окисление в процессе обработки, особенно при повышенных температурах | Водородная плазма (H2) с носителем аргоном | Химическое восстановление: H* + MO → M + H2O |
| Отпечатки пальцев, масла, смазки | Обработка операторами и хранение | Кислородная плазма с фторсодержащей очисткой | Химическое окисление и улетучивание |
| Частицы (пыль, металлические опилки) | Окружающая среда, износ оборудования | Плазменное распыление аргона | Физическая бомбардировка: частица Ar+ + → выброс |
| Фторуглеродные остатки | Плазменное травление газами CF4 или SF6. | Кислородная плазма с Ar | Химическое оксидирование фторуглеродной пленки |
Наш завод предоставляет комплексные услуги по разработке процессов, помогая клиентам оптимизировать рецепты плазменной очистки для конкретных задач по загрязнению. Мы поддерживаем базу данных установленных процессов для сотен субстратов и загрязнителей, а наша техническая команда может разработать индивидуальные рецепты для уникальных применений. Это гарантирует, что ваш аппарат плазменной очистки полупроводников обеспечит оптимальную производительность в соответствии с вашими конкретными производственными требованиями.
Хотя плазменная очистка полупроводников необходима для производства пластин, ее влияние на этап упаковки, возможно, еще более глубоко. Упаковка — процесс подключения полупроводникового кристалла к внешнему миру и обеспечение механической защиты и защиты от окружающей среды — включает в себя ряд важных этапов: прикрепление кристалла, соединение проводов, инкапсуляцию и формование выводов. Каждый из этих этапов требует чистых, химически активных поверхностей для обеспечения прочных и надежных соединений. Загрязнения на этапе упаковки являются основным источником потерь производительности и сбоев в эксплуатации, и плазменная очистка оказалась наиболее эффективным методом их устранения.
Чтобы понять влияние плазменной очистки на производительность упаковки, рассмотрим процесс склеивания проволоки. Соединение проводов — это зрелая технология, но она остается доминирующим методом создания электрических соединений между кристаллом и выводной рамкой. В этом процессе используется ультразвуковая энергия, тепло и давление для образования сварного шва между золотой или медной проволокой и контактной площадкой на штампе. Для формирования надежного соединения поверхность контактной площадки должна быть очищена от органических загрязнений, оксидов и твердых частиц. Эти загрязнения действуют как барьер, предотвращая тесный контакт металла с металлом, необходимый для прочного сварного шва. В результате получается слабая связь, которая может разрушиться во время последующей обработки или в течение срока службы продукта.
На типичной линии сборки полупроводников партия кристаллов может иметь поверхности контактных площадок, загрязненные остатками нарезной пилы, хранения или обращения. Первоначальная доходность проводных облигаций может составлять 95%, что означает, что 5% облигаций являются слабыми или ненадежными. Это напрямую приводит к браку: каждая слабая связь требует доработки или приводит к списанию штампа. Теперь представьте себе эффект плазменной очистки, примененной непосредственно перед сваркой проводов. Плазма удаляет органические остатки, восстанавливает естественный оксид и химически активирует поверхность контактной площадки, делая ее очень восприимчивой к склеиванию. Выход партии, подвергнутой плазменной очистке, увеличивается до 99,5%, что снижает процент отказов соединения на 90%. Это не теоретический расчет; это реальный результат, достигнутый многочисленными упаковочными линиями.
Другие упаковочные процессы, которые значительно выигрывают от плазменной очистки, включают:
Влияние плазменной очистки на выход упаковки можно оценить количественно. В следующей таблице показаны типичные улучшения, наблюдаемые на упаковочных линиях после введения в технологический процесс этапа плазменной очистки.
| Процесс упаковки | Выход до плазменной очистки | Выход после плазменной очистки | Повышение урожайности |
| Проволочное соединение (золотое соединение) | 94-96% | 99-99,5% | 3-5% |
| Die Attach (клейкая связь) | 92-94% | 98,5-99,5% | 4-6% |
| Недополнение (поток без пустот) | 88-92% | 97-98,5% | 6-8% |
| Формование (адгезия) | 90-93% | 97-98% | 4-6% |
Наши системы плазменной очистки полупроводников разработаны с учетом требований упаковки и предлагают такие функции, как регулируемое расстояние между электродами, возможности пакетной обработки и интеграцию с автоматизированными системами обработки. Мы понимаем, что в условиях больших объемов производства полупроводниковой упаковки надежность и повторяемость не подлежат обсуждению. Наше оборудование обеспечивает стабильную производительность, необходимую для максимизации производительности и сокращения отходов.
Выбор подходящегоПлазменный очиститель полупроводниковдля конкретного приложения является критически важным решением, которое требует структурированной оценки технических требований и эксплуатационных ограничений. Выбор включает в себя баланс таких факторов, как эффективность очистки, производительность, стоимость и совместимость с существующими процессами. Плазменный очиститель полупроводников требует значительных капиталовложений, и выбор неправильной системы может привести к неоптимальной производительности и напрасным затратам. Наш завод разработал структурированную систему выбора, чтобы помочь клиентам сориентироваться в этом процессе и выбрать систему, оптимально соответствующую их потребностям.
Шаг 1: Определите загрязнитель, который необходимо удалить.Первым делом необходимо определить тип загрязнения, которое необходимо удалить. Это органическое вещество (фоторезист, масло), неорганическое (оксид) или твердые частицы? Различные загрязнители требуют разного химического состава плазмы и условий процесса. Например, кислородная плазма эффективна для удаления органических веществ, а водородная плазма необходима для удаления оксидов. Выбор средства плазменной очистки полупроводников должен соответствовать требуемому газохимическому составу.
Шаг 2: Охарактеризуйте подложку.Материал и геометрия подложки являются решающими факторами выбора. Что такое материал? Это кремний, арсенид галлия или керамика? Материал может быть чувствителен к определенным условиям плазмы. Например, некоторые материалы чувствительны к повреждению ионной бомбардировкой и требуют «мягкой» плазмы (конфигурация плазмы ниже по потоку). Геометрия также важна: имеет ли подложка хрупкие структуры, которые могут быть повреждены физической бомбардировкой? Есть ли у него функции с высоким соотношением сторон, требующие изотропной очистки? Ответы на эти вопросы определят необходимую конфигурацию электродов и плотность мощности.
Шаг 3. Оцените требования к пропускной способности.Сколько подложек необходимо очищать в час? Это определяет необходимый размер камеры и конфигурацию партии или линии. Для крупносерийного производства предпочтительна камера большего размера, в которой можно разместить партию подложек. Для исследований и разработок более подходящей является камера меньшего размера с быстрым оборотом. Время цикла устройства плазменной очистки полупроводников (включая откачку, обработку и вентиляцию) должно соответствовать общему времени производственного такта.
Шаг 4. Оцените среду чистого помещения.Среда производства полупроводников строго контролируется. Полупроводниковый плазменный очиститель должен соответствовать требованиям для чистых помещений, включая класс чистоты, вентиляцию и электромагнитную совместимость. Также необходимо учитывать площадь оборудования и доступную площадь.
Шаг 5: Оценка поставок газа и снижения выбросов.Для установки плазменной очистки полупроводников требуется подача технологических газов высокой чистоты и средства для снижения (безопасной очистки) выхлопных газов. Система газоснабжения должна быть способна подавать необходимые газы с правильной скоростью потока и чистотой. Система очистки должна быть спроектирована так, чтобы обрабатывать определенные побочные продукты, образующиеся в процессе плазменной очистки (например, летучие органические соединения, соединения фтора).
Шаг 6. Рассмотрите возможность автоматизации и интеграции.На современном предприятии по производству полупроводников устройство плазменной очистки полупроводников редко является автономным инструментом. Обычно он интегрируется в автоматизированную производственную линию. Система должна быть способна взаимодействовать с заводскими системами автоматизации и управления, обычно через протокол SECS/GEM (стандарт связи оборудования SEMI/универсальная модель оборудования).
В следующей таблице приведены ключевые факторы принятия решения и вопросы, на которые необходимо ответить на каждом этапе процесса отбора.
| Фактор выбора | Вопросы, которые следует задать |
| Тип загрязнения | Какие материалы необходимо удалить? (Органические вещества, оксиды, частицы?) |
| Характеристики подложки | Что такое материал? Это хрупко? Есть ли у него функции высокого соотношения сторон? |
| Требования к пропускной способности | Сколько подложек необходимо обрабатывать в час? |
| Окружающая среда для чистых помещений | Каков класс чистого помещения? Какова доступная площадь? |
| Поставка газа и борьба с выбросами | Какие технологические газы необходимы? Как будут уменьшаться выбросы выхлопных газов? |
| Автоматизация и интеграция | Нужна ли система интеграции с системой автоматизации производства (SECS/GEM)? |
Техническая команда нашего завода готова оказать помощь в процессе выбора, предоставив подробные технические данные, демонстрацию процесса и анализ затрат и выгод. Мы понимаем, что каждое применение уникально, и стремимся помочь нашим клиентам выбрать плазменный очиститель полупроводников, который обеспечивает наиболее эффективное и действенное решение для очистки в соответствии с их конкретными потребностями.
Вопрос 1. Повредит ли плазменная очистка поверхность моих полупроводниковых пластин или устройств?
Ответ: При соблюдении правильных технологических параметров плазменная очистка представляет собой щадящий и неразрушающий процесс. Ключевыми факторами являются уровень радиочастотной мощности, технологическое давление и выбор технологического газа. Системы прямой плазмы (емкостной связи) производят плазму с более высокой энергией ионов, которую можно использовать для агрессивной очистки или активации поверхности. Для чувствительных материалов можно использовать последующую плазменную систему (где плазма генерируется удаленно, а нейтральные радикалы транспортируются к пластине), чтобы избежать повреждения ионной бомбардировкой. Мы предоставляем комплексные услуги по разработке процесса, чтобы гарантировать, что ваш рецепт плазменной очистки не повредит подложку.
Вопрос 2: В чем разница между очисткой кислородной плазмой и аргоновой плазмой?
Ответ: Кислородно-плазменная очистка основана, прежде всего, на химических реакциях. Активные радикалы кислорода окисляют органические загрязнители, превращая их в летучий диоксид углерода и водяной пар. Очистка аргоновой плазмой – это прежде всего физический процесс: ионы аргона физически бомбардируют поверхность, удаляя частицы и физически распыляя тонкие слои. Кислородная плазма идеально подходит для удаления органических остатков, а аргоновая плазма используется для активации поверхности и удаления частиц, не связанных химически. Во многих процессах плазменной очистки используется смесь кислорода и аргона для объединения химического и физического очищающего действия.
Вопрос 3. Какова типичная продолжительность технологического цикла плазменной очистки полупроводников?
Ответ: Время цикла типичного процесса плазменной очистки составляет от 5 до 20 минут. Сюда входит время откачки (для достижения вакуума), время процесса (этап плазменной очистки) и время вентиляции (для возврата камеры к атмосферному давлению). Фактическое время цикла зависит от объема камеры, скорости вакуумного насоса и необходимого времени очистки. Системы плазменной очистки полупроводников нашего завода предназначены для быстрой откачки и эффективной обработки с типичным временем цикла 8-12 минут для стандартных периодических применений.
Вопрос 4: Можно ли использовать плазменный очиститель полупроводников для очистки собранных устройств и корпусов?
Ответ: Да, плазменная очистка широко применяется для очистки собранных устройств и корпусов. Это часто выполняется перед формованием или герметизацией для удаления загрязнений и улучшения адгезии. Плазменная обработка позволяет эффективно очистить поверхности всей сборки, включая кристалл, проволочные соединения и выводные рамки, не повреждая хрупкие компоненты. Необходимо соблюдать осторожность при выборе правильных параметров процесса, чтобы избежать какого-либо влияния на производительность собранного устройства.
Вопрос 5: Почему частота 13,56 МГц является наиболее распространенной радиочастотой для плазменной очистки?
Ответ: Частота 13,56 МГц является международно признанной полосой частот для промышленности, науки и медицины (ISM). Это означает, что оборудование, работающее на этой частоте, не требует лицензирования и не будет создавать помех радиосвязи. Такое распределение делает частоту 13,56 МГц практическим стандартом для оборудования плазменной обработки. Другие частоты ISM, такие как 2,45 ГГц (микроволновое излучение), также используются для специализированных плазменных приложений, но наиболее широко используемый стандарт — 13,56 МГц.
Шэньчжэньская компания CKD Technology Co., Ltd.,Основанная в 2010 году со штаб-квартирой в самом сердце китайского центра технологических инноваций, компания является ведущим поставщиком высококачественного прецизионного дозировочного и полупроводникового упаковочного оборудования, включая передовое оборудование для контроля полупроводников. Благодаря обширному инвентарю, охватывающему множество брендов и моделей, а также обширному запасу всех типов аксессуаров, мы обеспечиваем стабильное, надежное и непрерывное производство для наших клиентов. Наша команда профессиональных инженеров предоставляет решения «под ключ», а наша локализованная поддержка в Сингапуре, Малайзии, Вьетнаме и Таиланде гарантирует, что у вас всегда будет техническая гарантия и гарантия качества вашей продукции. Руководствуясь основными ценностями «точности, стабильности и эффективности», CKD предоставила сотни компаний по всему миру интеллектуальную модернизацию производства, завоевав широкое признание и прочную репутацию в отрасли.
The Плазменный очиститель полупроводниковявляется важнейшим компонентом современного производства и упаковки полупроводников. Используя уникальные свойства плазмы — четвертого состояния вещества — он обеспечивает сухой, безостаточный и безвредный метод удаления органических загрязнений, уменьшения количества собственных оксидов и очистки поверхностей. Технология построена на основе точного проектирования: вакуумная камера, радиочастотный источник питания, система подачи газа и управляющая электроника работают согласованно, создавая контролируемую плазменную среду. Как мы выяснили, ключевые технические характеристики — базовое давление, радиочастотная мощность, контроль расхода газа — напрямую определяют производительность и возможности очистки системы. Полупроводниковый плазменный очиститель — это не просто оборудование; это важнейший фактор высокопроизводительного производства полупроводников, изготовления МЭМС и современной упаковки, обеспечивающий чистоту поверхности, которая является необходимым условием для каждого последующего этапа процесса.
