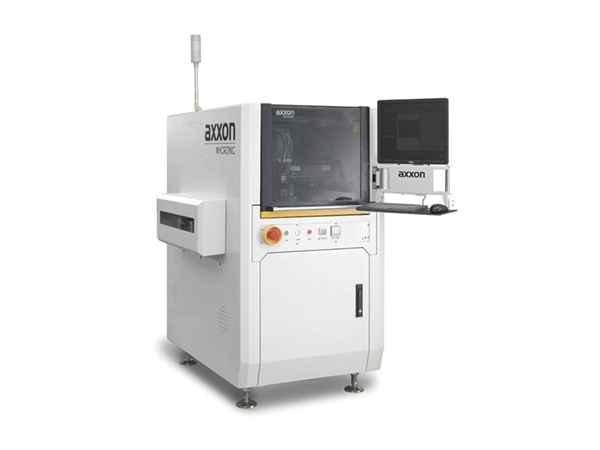

Линейные, полностью автоматические, высокоскоростные системы дозирования Au серии Au подходят для широкого спектра применений.
Интегрированная конструкция рамы обеспечивает структурную стабильность, что приводит к увеличению времени безотказной работы системы, сокращению времени простоя и повышению эффективности. Использование международных компонентов высшего уровня сводит к минимуму количество отказов и значительно снижает эксплуатационные расходы. За счет меньшего количества изнашиваемых деталей сокращаются затраты на закупки. Высокопроизводительные линейные двигатели в сочетании с линейными шкалами с микронным разрешением для управления с обратной связью обеспечивают превосходную точность и надежность.
Серия Au включает продукты с различными размерами подложек. Он предлагает гибкую конфигурацию функциональных модулей, таких как двойные направляющие, двойные клапаны, возможность наклона и трехступенчатый нижний нагрев. Универсальная платформа поддерживает разнообразные процессы дозирования и типы клеев, что позволяет быстро менять продукт. Он также поддерживает гибкую настройку различных дозирующих клапанов, включая струйные и винтовые клапаны.
Сокращает ручное вмешательство и повышает коэффициент использования оборудования. Точный контроль объема клея и точные алгоритмы машинного зрения повышают производительность дозирования. Линейные моторные приводы обеспечивают более быстрое движение, сводя к минимуму непроизводительное время в пути.
Устраняет необходимость перемещения по оси Z. Скорость пневматической струйной печати достигает 250 точек/с — в 3–7 раз быстрее, чем при традиционном дозировании, — а скорость пьезоэлектрической струйной печати может достигать 500 точек/с. Способен дозировать объемы всего 3 нл с консистенцией, недостижимой традиционными методами. Бесконтактный режим работы предотвращает столкновение иглы с заготовкой, а возможность дозирования небольших объемов делает его подходящим для компактных помещений.
| Основные параметры | Au99S (линейная система дозирования для полупроводниковой промышленности) |
| Требования к питанию | 230 В переменного тока, 8 А, 50/60 Гц; Машина: 1,8 кВт; Нижний нагрев: 1,8 кВт |
| Требования к давлению воздуха | 90 фунтов на квадратный дюйм (6 бар) |
| Размеры | 1050 x 1300 x 1450 мм (Ш x Г x В) |
| Масса | 1370 кг |
| Стандарты сертификации | CE |
| Точность позиционирования оси XYZ | XY: ±25 мкм при 3σ; Z: ±10 мкм при 3σ |
| Повторяемость оси XYZ | XY: ±10 мкм при 3σ; Z: ±5 мкм при 3σ |
| Максимальная скорость | 1500 мм/с (XY) |
| Ускорение | 1,5 г |
| Система привода | Линейный двигатель (XY)/серводвигатель (Z) |
| Грузоподъемность конвейера | 3 кг |
| Диапазон регулировки ширины конвейера | 35–480 мм |
| Толщина печатной платы | 0–6 мм |
| Протокол связи | СМЕМА |
| Минимальный зазор кромки | 5,5 мм |
| перемещение по оси Z | 40 мм |
| Макс. зона выдачи (одна/две полосы) | 350×480 мм / 350×215 мм (Ш×Г) |
| Высокоточная зона наклона (одна/две полосы) | 245×425 мм/245×180 мм (Ш×Г) |
