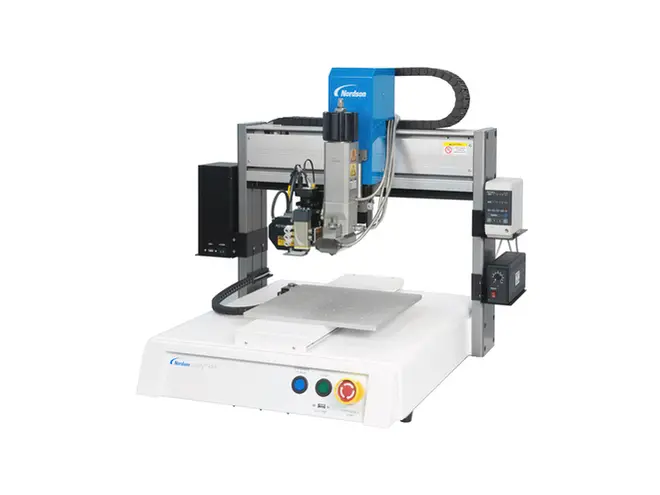

Профессиональное программное обеспечение UNITY Motion™ и встроенные возможности машинного зрения упрощают настройку и программирование 4-осевой системы Unity. Одновременное перемещение по осям X и Y во время вращения по оси U обеспечивает точное программирование точек для дозирования под любым углом вдоль плоскости вращения на 360°.
| Модель | Unity 4X-HV-U | Unity 4XP ПЛЮС-У |
| Количество осей | 4 оси | 4 оси |
| Максимальная рабочая зона (X/Y/Z/U) | 350/400/100 мм ±1080° (13,8/15,7/3,9 дюйма) | 350/400/100 мм ±1080° (13,8/15,7/3,9 дюйма) |
| Полезная нагрузка заготовки (Да/Н) | 7/2 кг (15,4/4,4 фунта) | 22/2 кг (48,5/4,4 фунта) |
| Полезная нагрузка инструмента | 8 кг (17,6 фунта) | 8 кг (17,6 фунта) |
| Максимальная скорость (XY/Z) | 800/320 мм/с (31,4/12,6 дюйма/с) | 500/250 мм/с (19,7/9,8 дюйма/с) |
| Макс. скорость (У) | 1080°/с | 1080°/с |
| Вес единицы | 61 кг (134,5 фунта) | 70 кг (154,3 фунта) |
| Размеры (Ш х Д х В) | 820x672x867,5 мм (32,2x26,5x34,2 дюйма) | 820x672x867,5 мм (32,2x26,5x34,2 дюйма) |
| Система привода | 3-фазный микрошаговый двигатель | Шаговый двигатель с замкнутым контуром и пакет драйверов с абсолютным датчиком |
| Система привода (U) | 5-фазный микрошаговый двигатель | 5-фазный микрошаговый двигатель |
| Объем памяти | ПК-хранилище | ПК-хранилище |
| Хранение данных | ПК-хранилище | ПК-хранилище |
| Универсальный ввод-вывод | 8 входов/8 выходов (16/6 опционально) | 8 входов/8 выходов (16/6 опционально) |
| Метод привода | ПТП и КП | ПТП и КП |
| Источник питания | Автопереключение, 100–240 В переменного тока, 380 Вт | Автопереключение, 100–240 В переменного тока, 380 Вт |
| Интерполяция | 4 оси (3D-пространство) | 4 оси (3D-пространство) |
| Повторяемость | ±0,02 мм (0,0008 дюйма) | ±0,01 мм (0,0004 дюйма) |
| Рабочая температура | 10–40 °С (50–104 °F) | 10–40 °С (50–104 °F) |
| Система двигателя с замкнутым контуром | Нет в наличии | Включено |
| Система обнаружения наконечников | Необязательный | Включено |
| Высокоточное видение | Включено | Включено |
| Лазерное определение высоты | Нет в наличии | Необязательный |
