• Высокоточная интегрированная сварная рама обеспечивает долговременную стабильность точности движения.
• Используются импортные прецизионные шариковые винты, гарантирующие высокую точность перемещения и бесшумную работу.
• Особенности управления серводвигателем с обратной связью; минимальное разрешение 0,002 мм, максимальная скорость 800 мм/с и повторяемость ±0,025 мм.
• Оснащен цепями из нержавеющей стали с удлиненными штифтами 3 мм/5 мм; грузоподъемность до 10 кг
• Защитная конструкция гусеничных цепей предотвращает загрязнение клеем.
• Дополнительные односегментные или двухсегментные гусеницы для соответствия различным требованиям ко времени цикла (CT).
• Профили гусениц имеют твердое анодированное покрытие, обеспечивающее превосходную долговечность.
• Удобный интерфейс; простой в эксплуатации и простой в освоении
• Поддерживает переключение китайского/английского языков для удовлетворения разнообразных языковых потребностей.
• Многофункциональный; поддерживает замкнутый мониторинг различных параметров процесса
• Поддерживает онлайн- и оффлайн-программирование для удовлетворения различных эксплуатационных потребностей на месте.
• Возможность расширения за счет включения систем отслеживания производства MES.
• Поддерживает позиционирование контрольной метки на основе ПЗС-матрицы для обеспечения точности нанесения покрытия и стабильности производства.
• Программная автоматическая компенсация зрения эффективно устраняет ошибки позиционирования, вызванные перекосом платы.
• Поддерживает программирование CCD, что значительно сокращает временные затраты, связанные с ручным обучением.

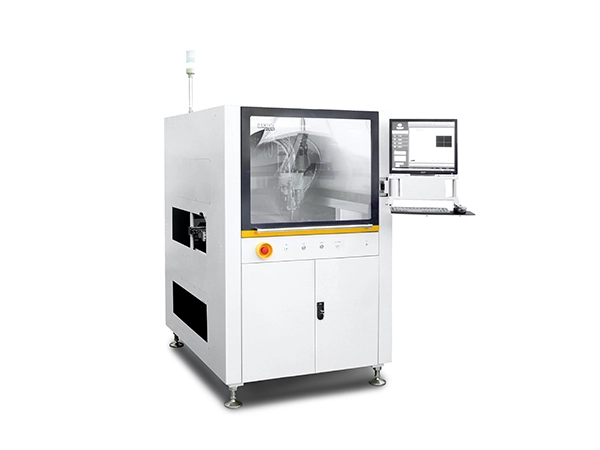

| Основные параметры | АС-500Д |
| Власть | 220 В, 2,2 кВт, 10 А, 50/60 Гц |
| Давление воздуха | 80 фунтов на квадратный дюйм (5,5 бар) |
| Размеры | 1194×1462×1610 мм (Ш×Д×В) |
| Вес машины | 700 кг |
| Требования к выхлопу | Диаметр 200 мм, воздушный поток ≥13 м³/мин. |
| Метод регулировки ширины | Электрический |
| Протокол связи | СМЕМА |
| Зона выдачи | Д750×Ш600 мм (один клапан) |
| Д650×Ш600мм (В-5000 + В-420) | |
| Д650×Ш550мм (V-5000 Наклон + V-420) | |
| Скорость оси X/Y | 800 мм/с |
| Ось X/Y макс. ускорение | 0,8 г |
| Повторяемость по осям X/Y/Z | ± 25 мкм, 3σ |
| Система привода по осям X/Y/Z | Серводвигатель, шариковый винт |
| Скорость по оси Z | 300 мм/с |
| ось Z макс. ускорение | 0,3 г |
| Грузоподъемность конвейера | 10 кг |
| Мин. ширина доски | 50 мм |
| Макс. ширина доски | 650 мм |
| Макс. длина доски | 700 мм |
| Мин. зазор по краям доски | 5 мм |
| Макс. высота компонента | 100 мм выше и ниже поверхности конвейера |
| Высота конвейера | 900±20 мм |
| Скорость конвейера | 2-5 м/мин |
| Направление транспортировки | Влево → Вправо, Вправо → Влево |
| Высота нижней возвратной направляющей | Расстояние 500 мм от конвейерной дорожки |
