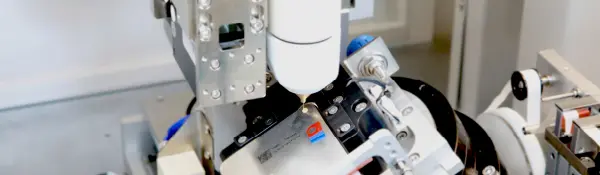

Для изделий неправильной формы, круглых или изогнутых, система использует ПЗС-камеру для захвата внешнего контура, автоматически рассчитывает центр изделия и применяет компенсацию оси. Затем он управляет системой управления выдачей для выполнения процесса. Преобразование пространственной траектории является простым и интеллектуальным, обеспечивая точное позиционирование.
Оборудование может фиксировать точки «MARK» на стандартном продукте, чтобы служить шаблоном позиционирования для сравнения в реальном времени, или определять местонахождение продуктов путем обнаружения краевых особенностей. Он обеспечивает своевременную сигнализацию об аномалиях, эффективно предотвращая такие ошибки, как неправильное размещение или пропуск подачи.
Дополнительные функции включают сканирование QR-кода, интеграцию с системой MES, определение уровня жидкости и автоматическую очистку форсунок. Как система управления, так и аппаратное обеспечение имеют модульную конструкцию, обеспечивающую простоту эксплуатации, а также быстроту обслуживания и замены компонентов.
• Полностью автоматизированное распознавание изображений и выдача.
• Первая в отрасли технология 5-осевого координированного управления обеспечивает точное дозирование по любой пространственной траектории, необходимой для продукта.
• Технология бесконтактного лазерного измерения высоты автоматически определяет высоту продукта и соответствующим образом регулирует высоту выдачи.
• Обширные дополнительные функции расширения для удовлетворения разнообразных требований к дозированию.
- Бытовая электроника
- Дозатор термоклея для поляризаторов ЖК-дисплея и круглых отверстий подсветки.
- Дозирование герметика для полостей средней рамы мобильного телефона.
- Герметизация гнезд для зарядных устройств мобильных телефонов.
- Распределение чернил на внутренних стенках круглых отверстий OLED-экрана.

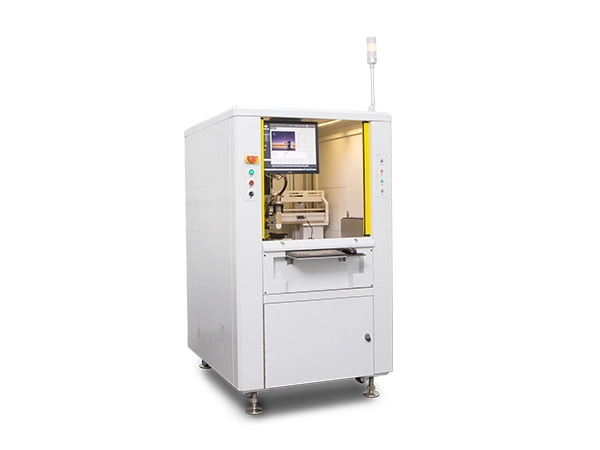

| Основные параметры | АМ500Н |
| Власть | 220 В 3 кВт 12 А 50/60 Гц |
| Давление воздуха | 90 фунтов на квадратный дюйм (5,5 бар) |
| Размеры | 1000 х 1200 х 1700 (Ш х Д х В); высота не включает ФФУ |
| Вес оборудования | 790 кг |
| Протокол связи | СМЕМА |
| Система привода | Линейный двигатель (XY), серводвигатель (Z/A), DDR (C) |
| Операционная система | Win7/10 |
| Зона выдачи | 3–8 дюймов; ФПК ≤ 150 х 90 мм |
| XYZ Путешествие | 450 х 600 х 200 мм |
| Точность позиционирования оси XYZ | XY: ±8 мкм, Z: ±10 мкм (3σ) |
| Повторяемость оси XYZ | XY: ±3 мкм, Z: ±5 мкм (3σ) |
| Макс. Скорость | 1200 мм/с |
| Макс. Ускорение | 1,5 г |
