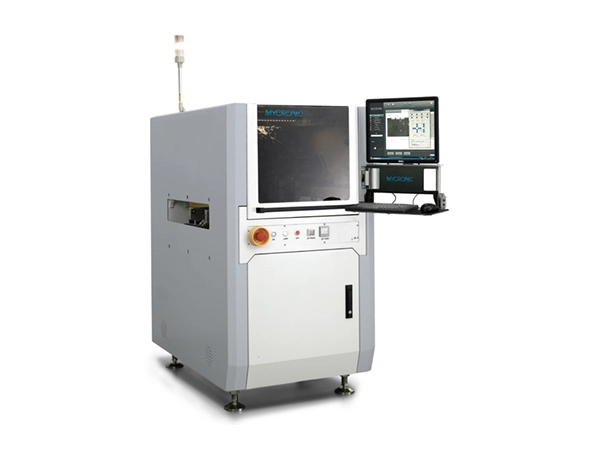

Система струйной печати паяльной пасты MYJ10X подходит для неплоских печатных плат (с разницей по высоте менее 0,4 мм) и обеспечивает контролируемую толщину паяльной пасты, что позволяет пользователям задавать разную толщину в разных местах. Он поддерживает печать непосредственно на компонентах, что делает его пригодным для процессов 3D-сборки, а также обеспечивает высокую эффективность за счет устранения необходимости в трафаретах.
- Трафарет не требуется; особенно подходит для применений, требующих определенной формы паяных соединений
- Быстрое программирование и проверка для различных продуктов
- Возможность обработки значительных изменений объема припоя между соседними контактными площадками одного и того же изделия.
- Легко поддерживает приложения для нанесения припоя PoP (Package-on-Package).
- Не требуется чистка; чрезвычайно простое обслуживание
- Особенно подходит для продуктов с высокой плотностью интеграции
- Гибкая система дозирования, подходящая для продуктов с неровной поверхностью (разной высоты); точный контроль объема припоя
| Основные параметры | Линейная платформа для нанесения паяльной пасты MYJ10X |
| Размеры | 770 x 1200 x 1400 мм (Ш x Г x В) |
| Вес машины | 650 кг (Стандартная конфигурация) |
| Зона выдачи | Ш x Г = 350 x 475 мм (стандартная конфигурация) |
| Макс. Размер печатной платы (однополосный режим) | Ш х Г = 350 мм х 475 мм |
| Макс. Размер печатной платы (двухполосный режим) | Ш x Г = 350 мм x 210 мм (одновременная работа на двух дорожках) |
| Конвейер | Высота 890–965 мм; стандартная связь SMEMA; доступен двухпутевой вариант |
| Грузоподъемность конвейера (включая крепление) | 3 кг (для более тяжелых грузов требуется индивидуальная настройка) |
| Диапазон регулировки ширины конвейера | Однопутные: 50–475 мм; двухпутный одновременный: 50–210 мм |
| Толщина печатной платы | 0,5 мм < Т < 6 мм; для других толщин требуется индивидуализация |
| Точность позиционирования | ±30 мкм при 3σ (X, Y) |
| Повторяемость | ±15 мкм при 3σ (X, Y) |
| Макс. скорость | 1000 мм/с (X, Y) |
| Макс. ускорение | 1г (Х, Y) |
|
|
|
| Основные параметры | Клапан подачи паяльной пасты |
| Конфигурация клапана AP (малая) | 215–260 мкм; 2,1–3,2нл; 200 Гц |
| Конфигурация клапана AG (средняя) | 330–520 мкм; 5–20нл; 160–300 Гц |
| Давление воздуха при подаче материала | 15,9 фунтов на квадратный дюйм |
| Высота струи | 0,6±0,1 мм |
| Тип сертификации | CE |
